發電機組絕緣電阻的測量方法
來源： 作者：展耀機電 時間：2023-08-23 11:37:21

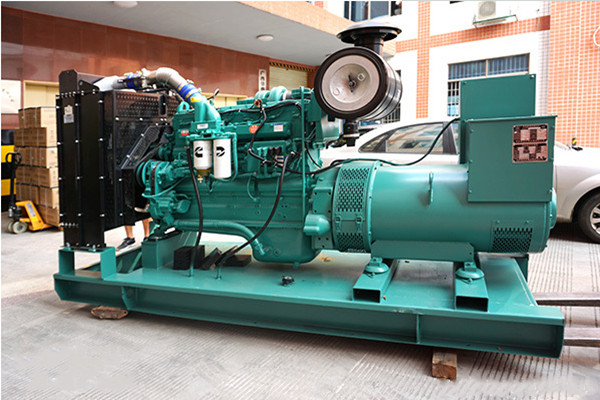

發電機組不能出現“四漏”（漏油、漏水、漏氣、漏電）現象，其中漏電只有通過絕緣電阻的檢測才能發現。為了使輸出電壓可靠、穩定，要求發電機的轉子與定子之間的絕緣電阻值達到一定數值以上。
絕緣電阻的測量不論在什么季節測量轉子對地、定子對地及轉子與定子之間的絕緣電阻（在三相電中只要測量一相就可以，因三相線圈是互通的），都應符合要求。
目前不少發電機是采用無刷勵磁系統（通過三級轉換由轉子產生勵磁功能，并控制勵磁電流的大小保證輸出電壓穩定），則很難找到便于測量的轉子線圈，即無法測量絕緣電阻，這時只作定子線圈的絕緣電阻測試。
負載箱測量的方法與步驟：
1、發電機組在冷態（啟動前）及熱態（啟動加載運行1小時后）分別測量各絕緣電阻。
2、用耐壓1000V的兆歐表測量絕緣電阻值。
3、測量定子（發電機三相電輸出端子中的任一相），對地進行測量。
4、測量轉子（發電機三相轉子線圈中的任一相），對地進行測量。
5、測量定子與轉子之間的絕緣電阻（定子與轉子之間任何一相）。
6、不論在什么季節及冷態和熱態情況下，絕緣電阻值應≥2MW。
注：（1）當無法找到轉子線圈時，4、5兩點內容不作測試。（2）測量前應把發電機組的控制板脫開，以防損壞板內電路。
